hjälp med slangar på b16a1

[miniman]

hej
håller på med att sätta ihop min b16a1
då jag köpte det som plockapinn o har googlat o tittat på hur vet hur många bilder blir jag inte klok på hur o vart dessa slangar ska ansluttas
hoppas någon vet.

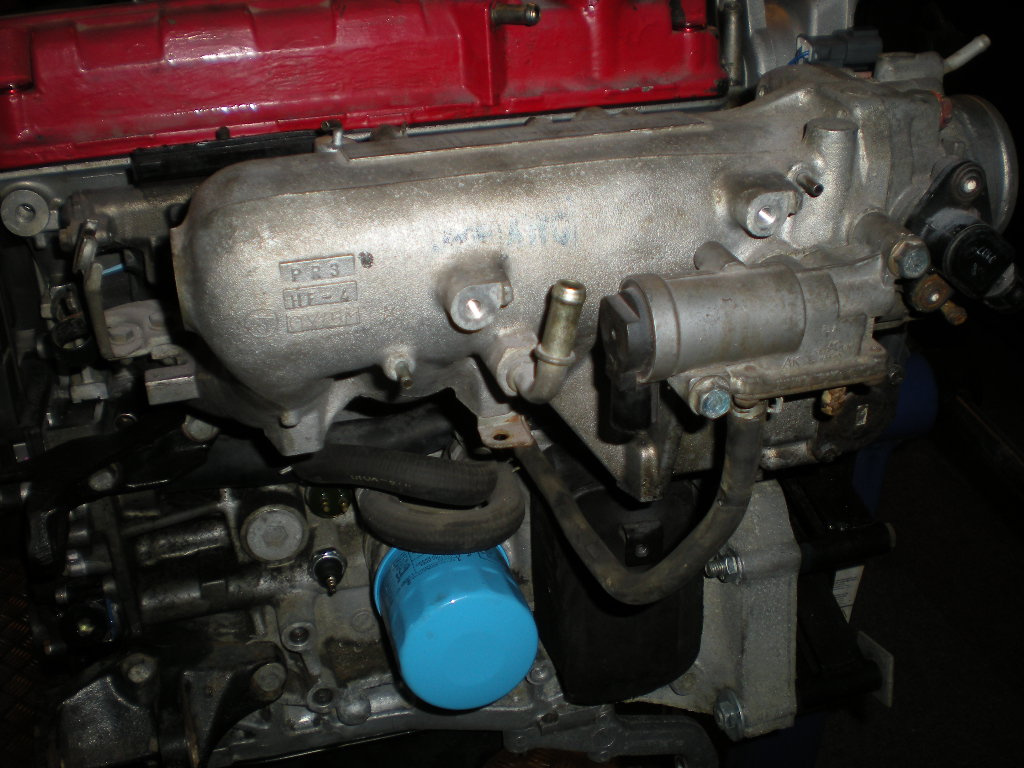

den stora där på insuget vart ska den gå ?

dom 2 här på trotelhuset vart går dom?

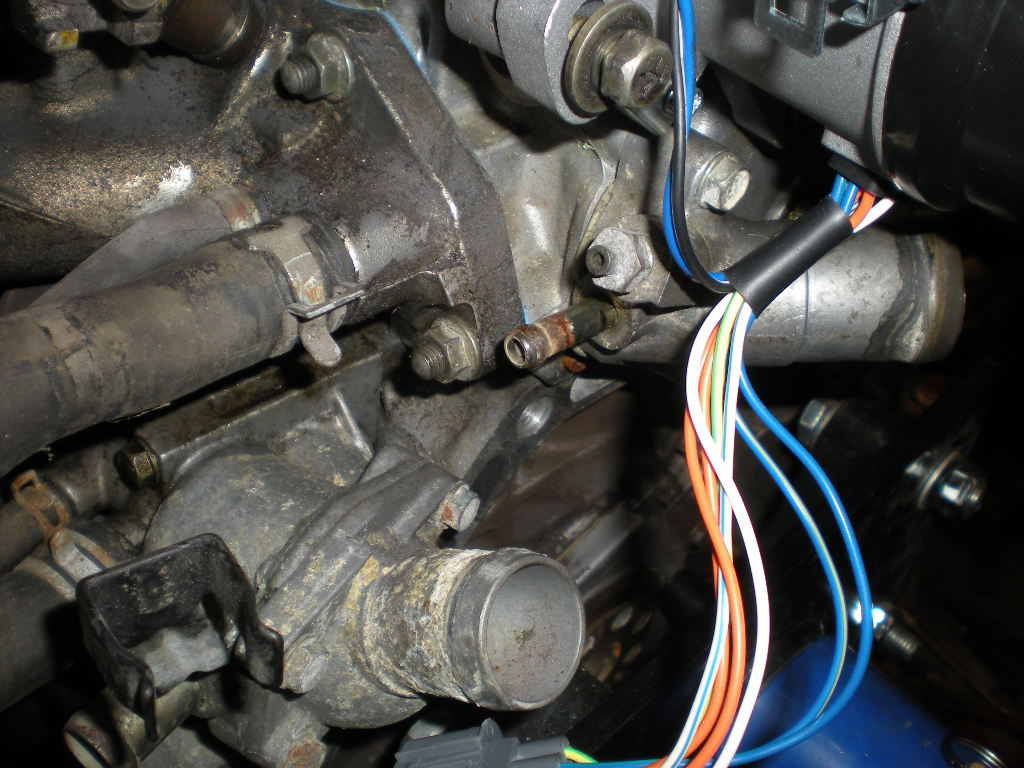

o sist den här på termostathuset vart ska den gå ?

tack på förhand

[Lärfors]

Du hittar enklast alla kopplingar (el, slang osv) i WSM (workshop manual)

Finns för betalande medlemmar här på forumet

Smakprov:

[miniman]

Ok
Då får jag leta någon annanstans

[tingelholm]

Bild 1: bromsservo -> insug

Bild 2: röd slang från kolonisterna/behållaren till spjället.
(Behövs ej om du tagit bort detta)
Lilla anslutningen är för din externa mapsensor på torpedväggen. Slang från mapsensorn till lilla pipen på spjället.

Bild 3: slang från termostathuset till iacv (tomgångsmotorn på bild 1)

Rätta mig om jag har fel, va ett tag sen jag plockade med att

[miniman]

tusin tack för hjälpen

[Fixxe]

Men Henrik, du har ju hela wsm för CRX med vtec tillägget.
Där finns alla slangar med.

[miniman]

UPS ska straks leta fram den. fan så långt tänkte jag inte
jag är inte glömsk, jag kommer bara inte ihåg så bra
